Bloco AD1-01

01) A tensão elétrica é a _________________ entre dois pontos.

02) Tensão, é força capaz de deslocar________________.

03) Com respeito às 3 grandezas elétricas (tensão, corrente e resistência), podemos dizer que quanto maior a diferença de potencial (mantendo constante o valor de resistência), maior poderá ser:

04) Somente poderá haver corrente elétrica, em um circuito elétrico fechado, se houver:

05) Podemos dizer que a “corrente elétrica real” flui do potencial ________ para o __________

06) Podemos dizer que a corrente elétrica criada por uma diferença de potencial é:

07) A unidade de medida da diferença de potencial, é:

08) A unidade de medida da tensão, é:

09) A unidade de medida da resistência elétrica, é:

10) A unidade de medida da corrente elétrica, é:

Escreva o valor e a tolerância de cada resistor e assinale a alternativa correspondente:

Escreva o valor e a tolerância de cada resistor e assinale a alternativa correspondente:

Escreva o valor e a tolerância de cada resistor e assinale a alternativa correspondente:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

Nas malhas abaixo, encontre o componente defeituoso pelas tensões medidas nos círculos:

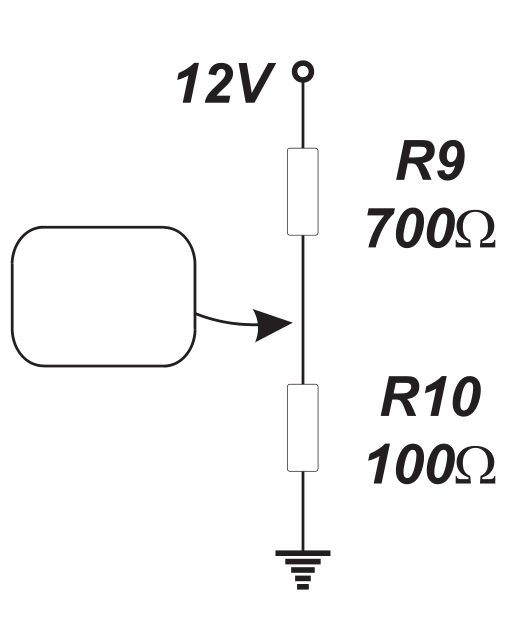

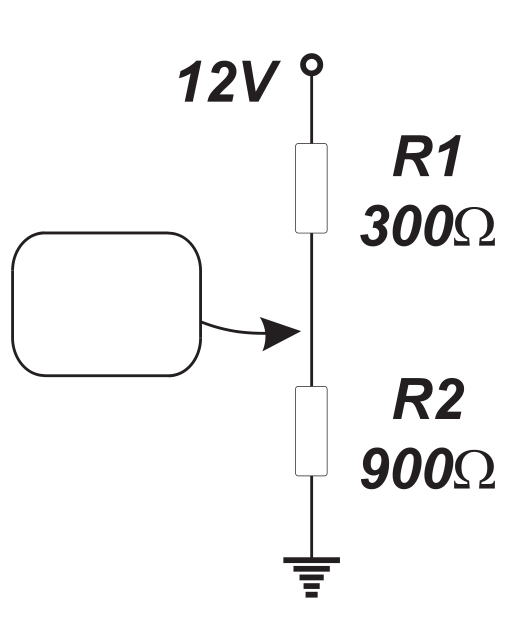

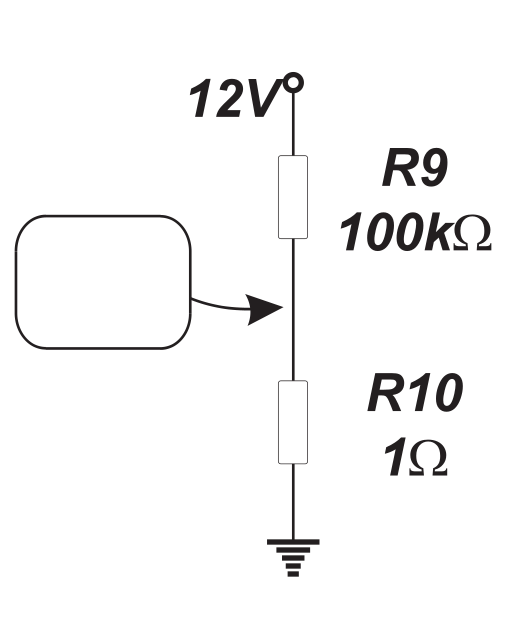

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

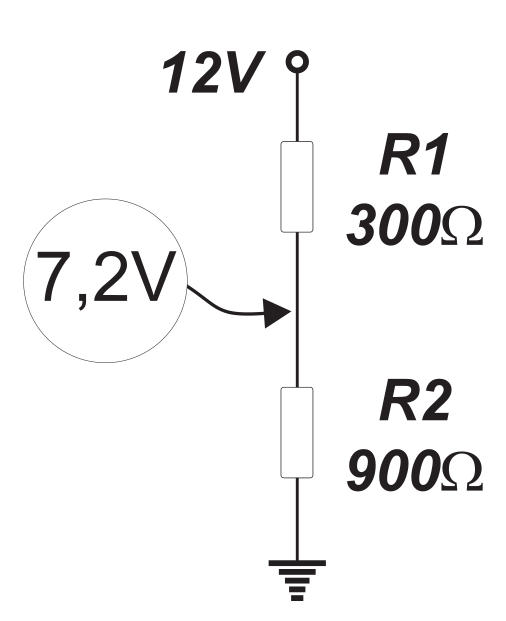

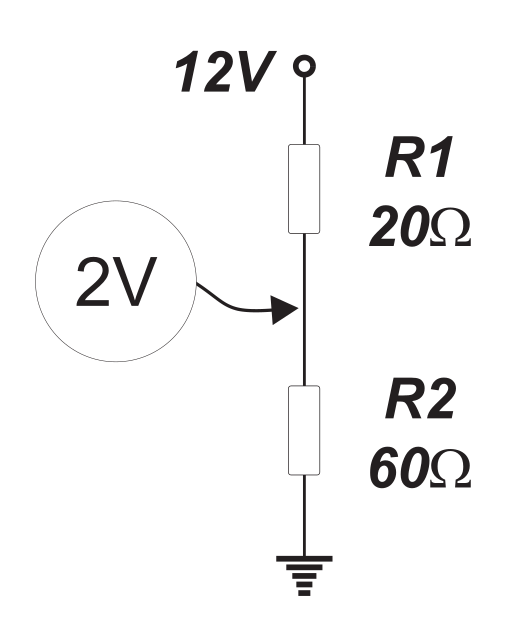

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

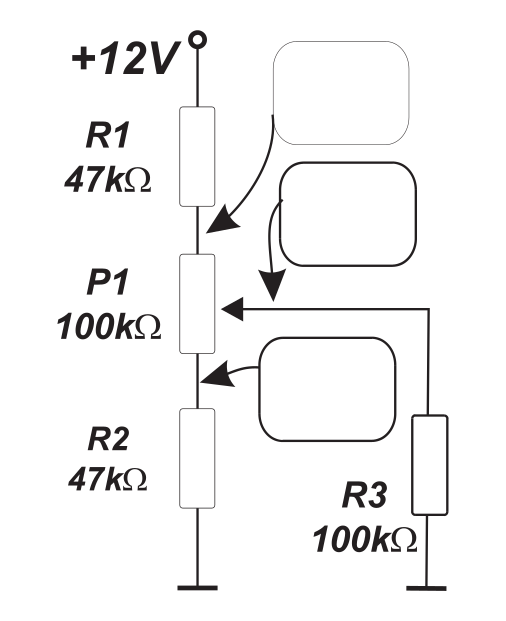

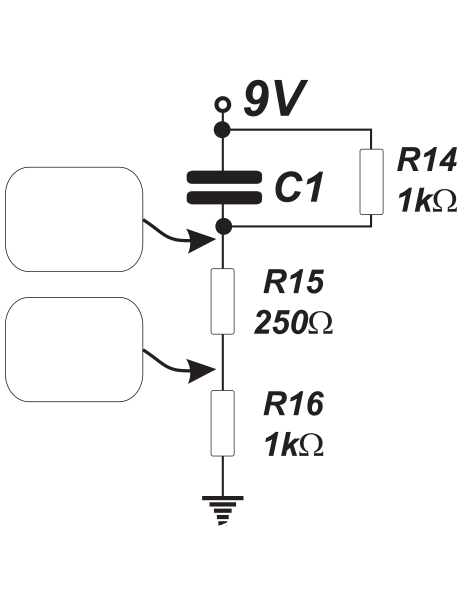

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

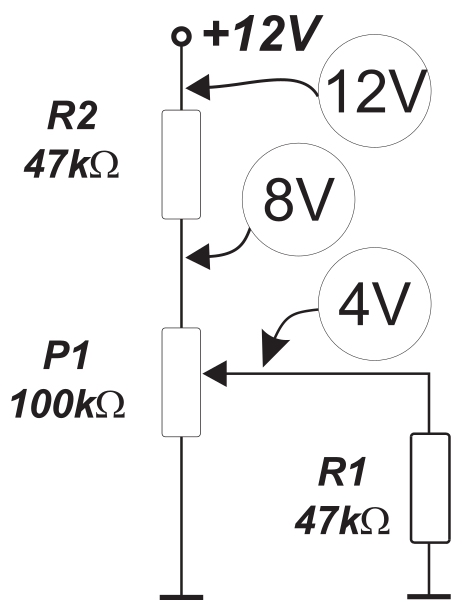

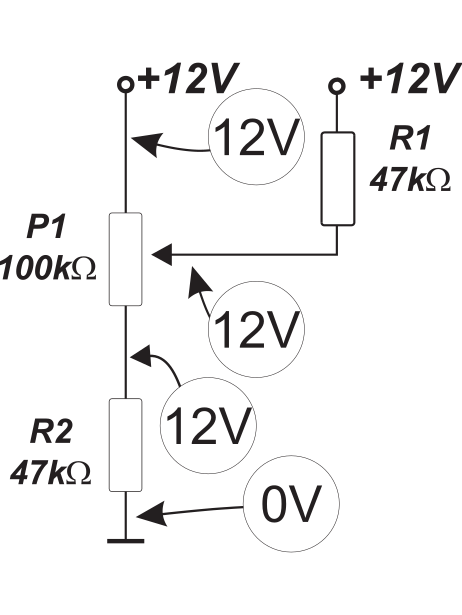

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito:

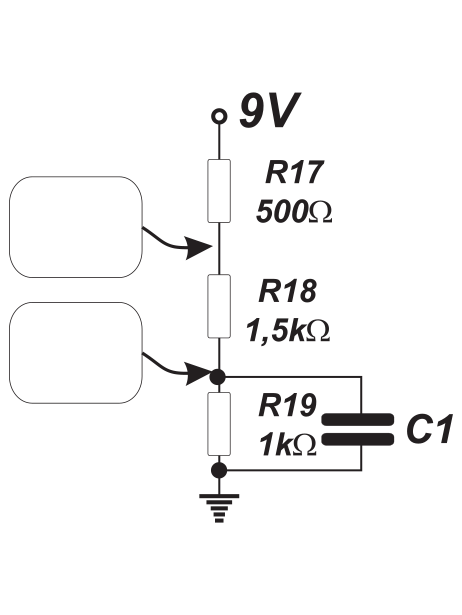

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

Nos circuitos abaixo, dimensione os circuitos utilizando a lógica proporcional (comparativo dos valores dos resistores)

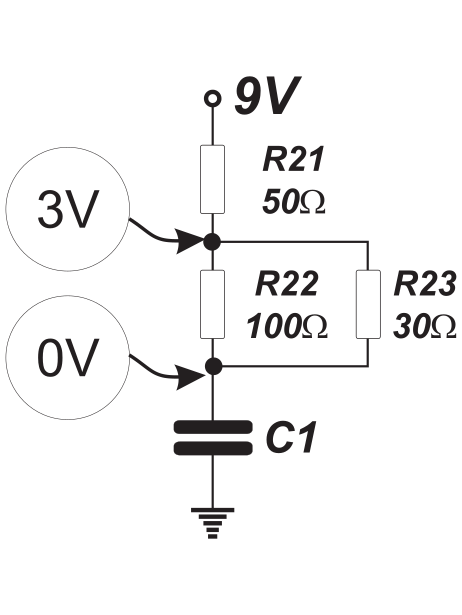

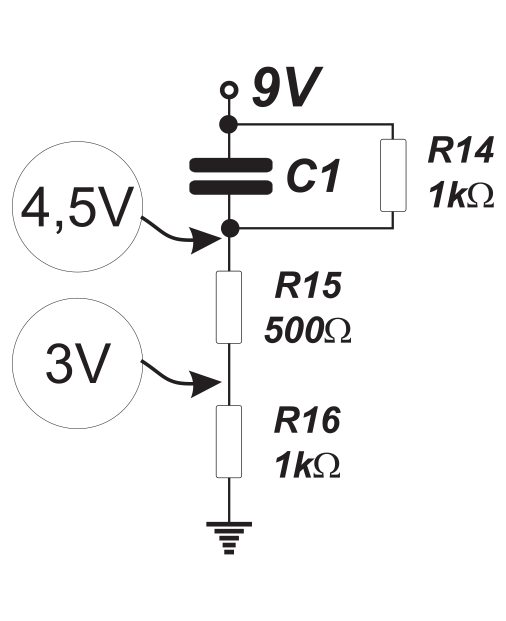

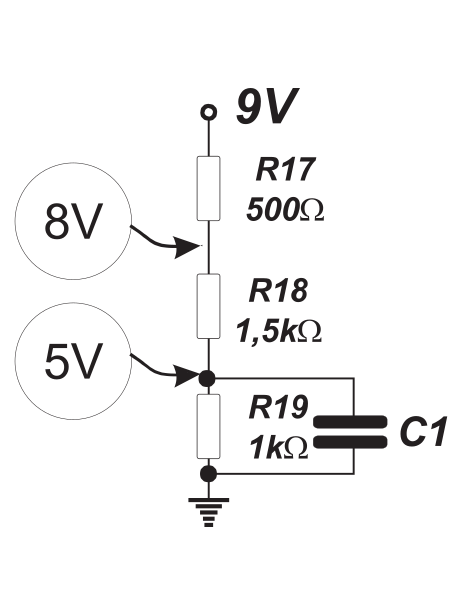

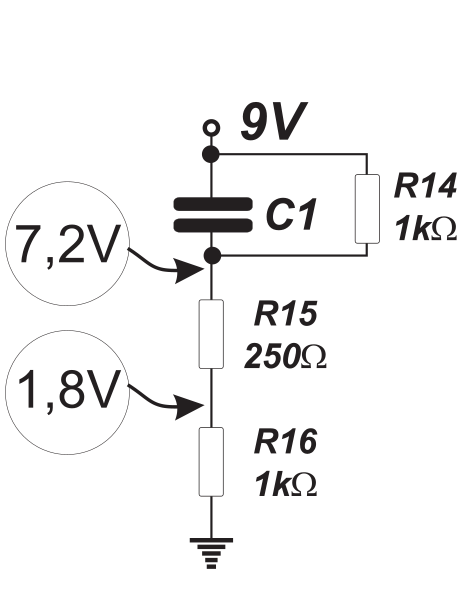

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

Nos circuitos abaixo, localize o componente defeituoso a partir das tensões indicadas nos círculos:

46) encontre o componente defeituoso a partir das tensões nos círculos De dia e de noite, lâmpada apagada

47) encontre o componente defeituoso a partir das tensões nos círculos De dia e de noite lâmpada sempre acesa

48) encontre o componente defeituoso a partir das tensões nos círculos. de dia e de noite lâmpada sempre apagada

49) encontre o componente defeituoso a partir das tensões nos círculos De dia e de noite, lâmpada sempre acesa

50) encontre o componente defeituoso a partir das tensões nos círculos De dia e de noite lâmpada sempre apagada
