01) A fonte de alimentação ajustável utilizada no treinamento é um kit do módulo 2 da escola. A tensão mínima de saída dela é de:
02) A fonte de alimentação ajustável utilizada no treinamento é um kit do módulo 2 da escola. A tensão máxima de saída dela é de:
03) A fonte de alimentação ajustável utiliza várias áreas distintas. O transistor Q1, está na área chamada de:
04) A fonte de alimentação ajustável utiliza várias áreas distintas. O transistor Q2, está na área chamada de:
05) A fonte de alimentação ajustável utiliza várias áreas distintas. O transistor Q3, está na área chamada de:
06) Podemos ver que a retificação da fonte utiliza diodos 1N4007 em paralelo de 2 em dois. Isso se deve:
07) A corrente máxima que esta fonte pode fornecer aproximadamente é de:
8) A tensão no emissor do transistor Q3 quando a fonte estiver baixa (2,4V), será de:
09) A tensão no emissor do transistor Q3 quando a fonte estiver alta (32,2V), será de:
10) A tensão na base do transistor Q3 quando a fonte estiver baixa (2,4V), será de:
11) A tensão na base do transistor Q3 quando a fonte estiver alta (32,2V), será de:
12) A tensão no coletor do transistor Q3 quando a fonte estiver baixa (2,4V), será de:
13) A tensão no coletor do transistor Q3 quando a fonte estiver alta (32,2V), será de:
14) Com o cursor do potenciômetro RV1 ajustado todo para o lado de baixo, a tensão de saída da fonte será
15) Com o cursor do potenciômetro RV1 ajustado todo para o lado de cima, a tensão de saída da fonte será:
16) Com o cursor do potenciômetro RV1 ajustado aproximadamente para o centro, a tensão de saída da fonte será:
17) A medodologia PBL de ensino utilizada exclusivamente pela escola CTA Eletrônica, significa:

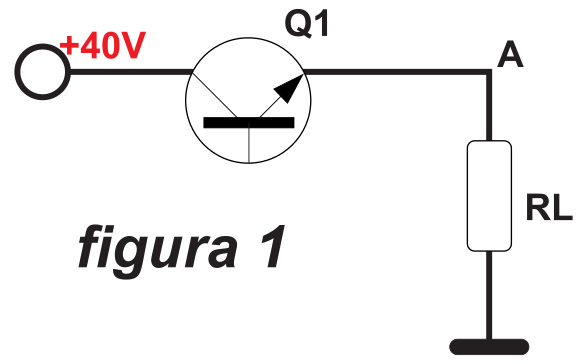

18) Considerando a figura 1, caso tenhamos Q1 = 200 ohms e RL com 200 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
19) Considerando a figura 1, caso tenhamos figura 1 Q1 = 20 ohms e RL com 20 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
20) Considerando a figura 1, caso tenhamos Q1 = 180 ohms e RL com 20 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
21) Considerando a figura 1, caso tenhamos Q1 = 20 ohms e RL com 180 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
22) Considerando a figura 1, caso tenhamos Q1 = 2 ohms e RL com 18 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
23) Considerando a figura 1, caso tenhamos Q1 = 1,8k ohms e RL com 1,8 ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante:
24) Considerando a figura 1, caso tenhamos Q1 = 10M ohms e RL com 10M ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante (multímetro com impedância de 100k):
25) Considerando a figura 1, caso tenhamos Q1 = 10M ohms e RL com 100M ohms, qual será a tensão de saída (ponto A) e qual a corrente circulante (multímetro com impedância de 100k):

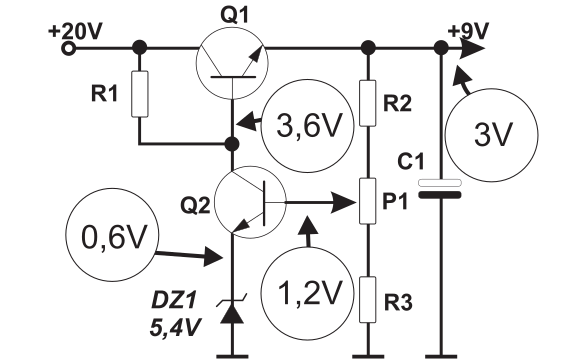

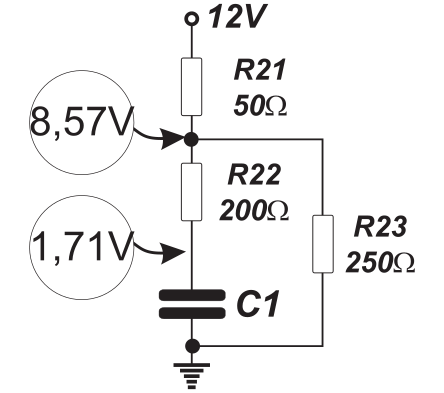

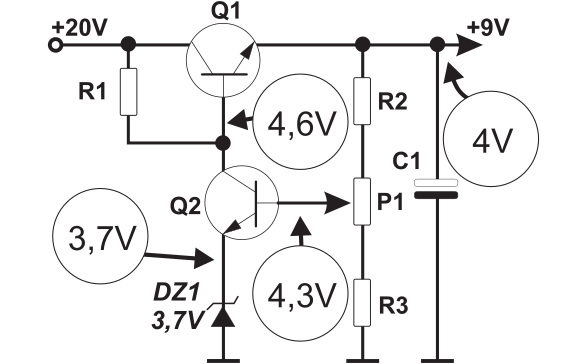

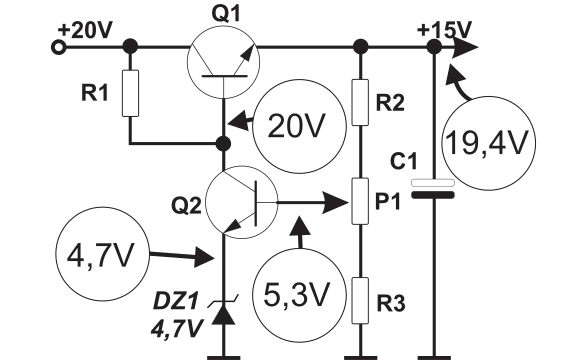

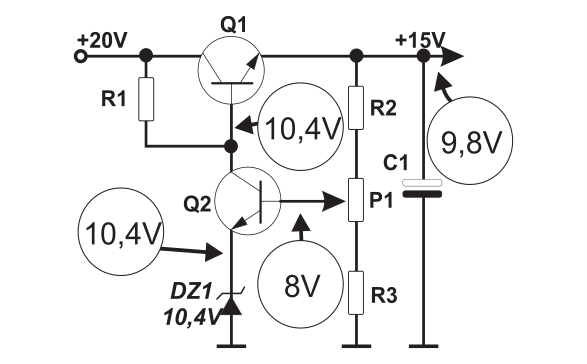

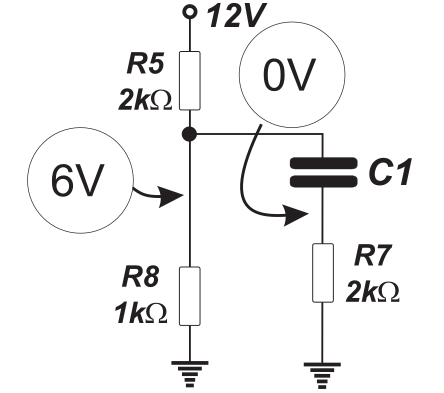

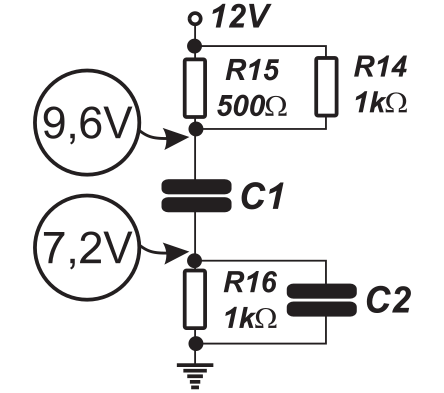

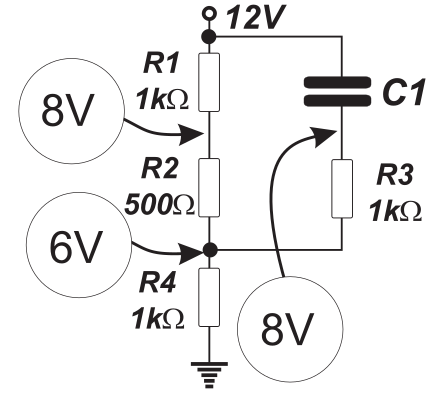

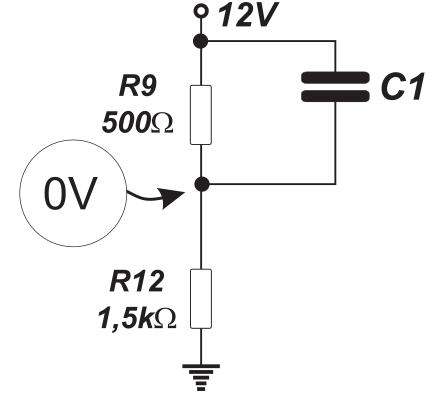

Através das tensões nos círculos localize o componente defeituoso.
Através das tensões nos círculos localize o componente defeituoso.
Através das tensões nos círculos localize o componente defeituoso.
Através das tensões nos círculos localize o componente defeituoso.
Através das tensões nos círculos localize o componente defeituoso.
Através das tensões nos círculos localize o componente defeituoso.

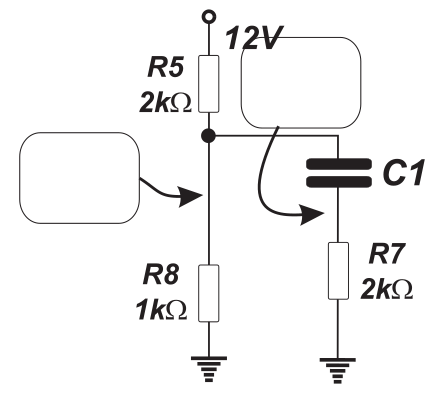

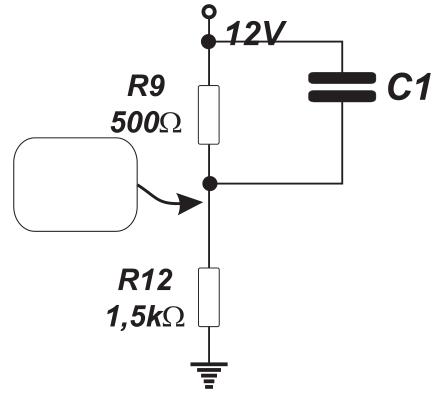

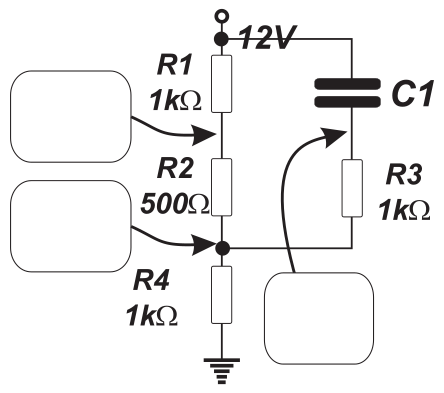

Dimensione as tensões em cada ponto e assinale a alternativa correspondente:
Dimensione as tensões em cada ponto e assinale a alternativa correspondente:
Dimensione as tensões em cada ponto e assinale a alternativa correspondente:

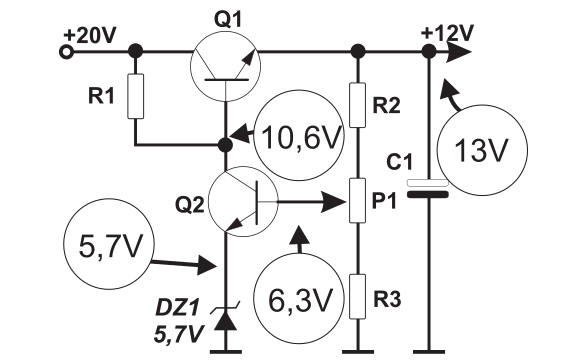

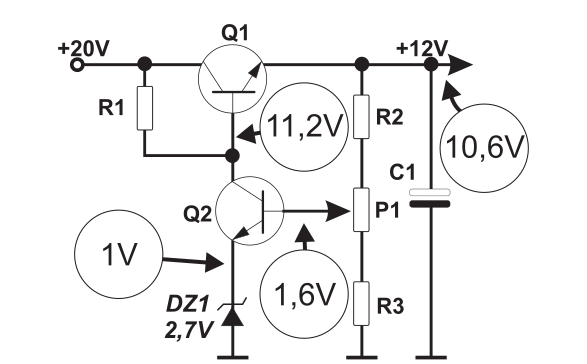

Através das tensões nos círculos localize o componente defeituoso
Através das tensões nos círculos localize o componente defeituoso
Através das tensões nos círculos localize o componente defeituoso
Através das tensões nos círculos localize o componente defeituoso
Através das tensões nos círculos localize o componente defeituoso
Através das tensões nos círculos localize o componente defeituoso

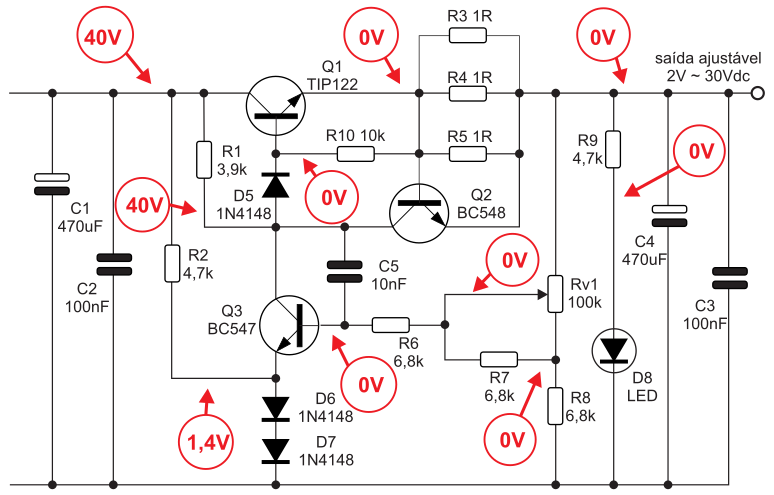

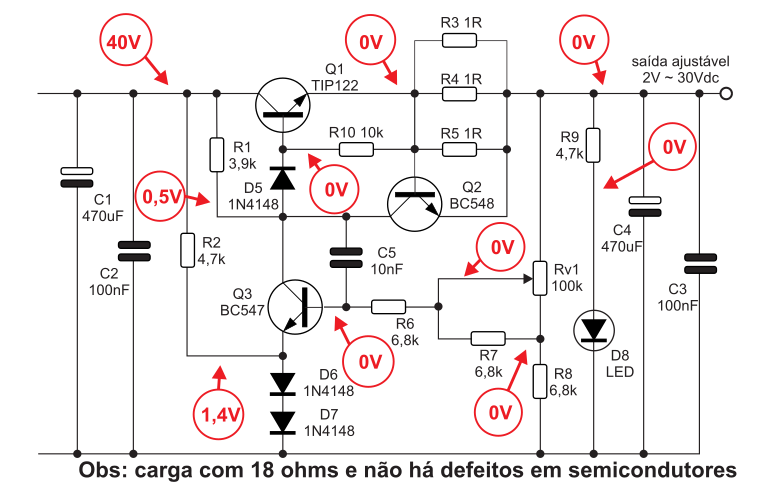

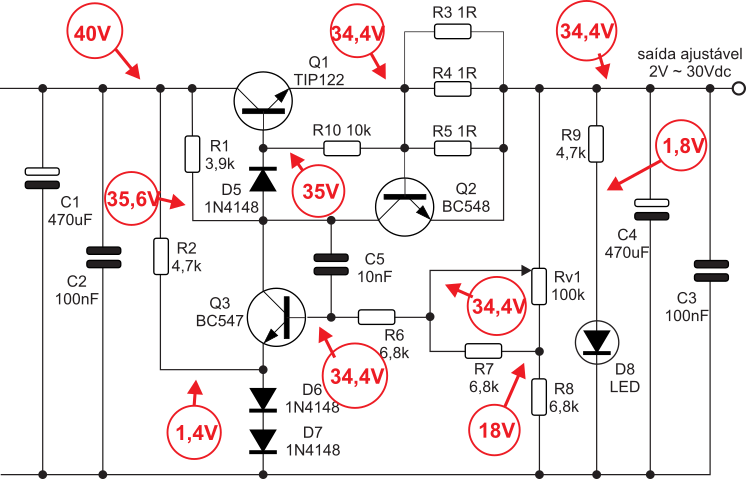

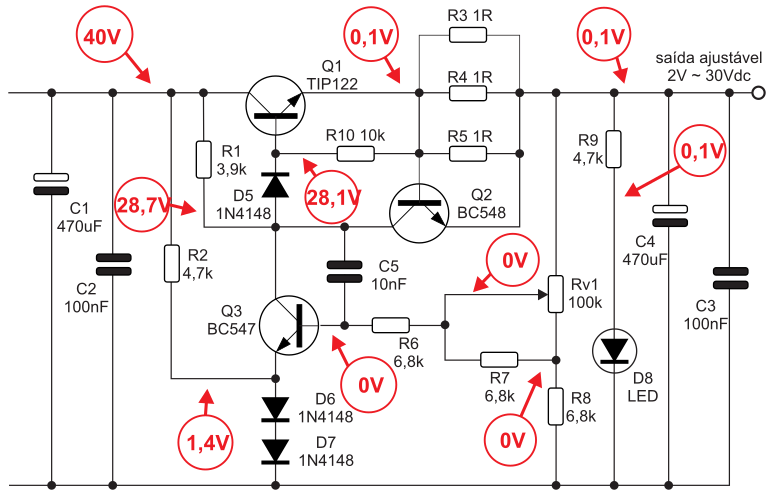

41) Fonte baixa; Q1 não aquece – carga com 18 ohms

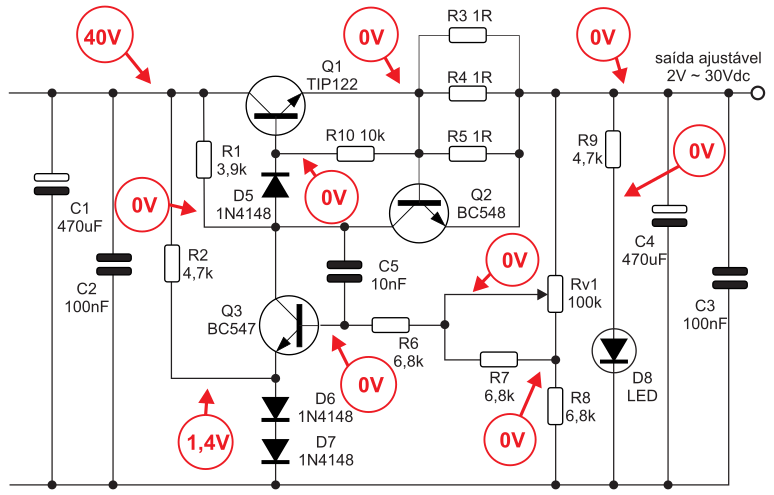

42) Fonte zerada; Q1 não aquece – carga com 18 ohms

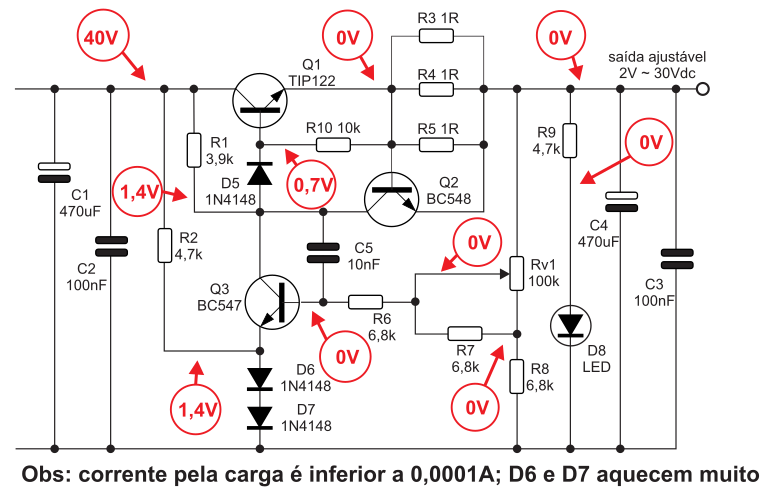

43) Fonte zerada; Q1 não aquece – carga com 18 ohms
44) Fonte zerada; Q1 não aquece – carga com 18 ohms
45) Fonte baixa; Q1 não aquece – carga com 18 ohms
46) Fonte não ajusta; Q1 não aquece – carga com 1k ohms
