2º Semana da Análise de Defeitos Aula 3 – sexta 03/05 Bloco AD1-03

Time limit: 0

Resumo do Bloco

0 de 42 Perguntas completadas

Perguntas:

Information

Você já concluiu o bloco antes. Portanto, você não pode reiniciá-lo.

Bloco is loading…

You must sign in or sign up to start the bloco.

Você precisa primeiro terminar o seguinte:

Resultados

Bloco concluído. Os resultados estão sendo registrados.

Resultados

0 de 42 Perguntas respondidas corretamente

Seu tempo:

Time has elapsed

Você alcançou 0 de 0 point(s), (0)

Earned Point(s): 0 of 0, (0)
0 Essay(s) Pending (Possible Point(s): 0)

Categories

Blocos AD1 0%

Atual
Revisar
Respondido
Correto
Incorreto

Pergunta 1 of 42

1. Questão
01) A fonte de alimentação ajustável utilizada no treinamento é um kit do módulo 2 da escola. A corrente máxima de saída é de:
- a) 0,1A
- b) 1A
- c) 1,8A
- d) 3,2A
- e) 6A
Correto

Incorreto
Pergunta 2 of 42

2. Questão
02) A fonte de alimentação ajustável utilizada no treinamento é um kit do módulo 2 da escola. A corrente mínima de saída (sem carga) será de:
- a) 0,0005A
- b) 0,005A
- c) 0,05A
- d) 0,5A
- e) 5A
Correto

Incorreto
Pergunta 3 of 42

3. Questão
3) A fonte de alimentação ajustável utiliza várias áreas distintas. O transistor Q2, está na área chamada de:
- a) Regulador
- b) Limitador de corrente
- c) Amplificador de Erro
- d) Ajuste da fonte
- e) DC-DC converter
Correto

Incorreto
Pergunta 4 of 42

4. Questão
4) O valor do resistor (ou resistores) utilizado(s) para limitar a corrente em 1,8A será de:
- a) 0,33 ohm
- b) 0,66 ohm
- c) 1 ohm
- d) 1,8 ohm
- e) 3 ohms
Correto

Incorreto
Pergunta 5 of 42

5. Questão
05) Quando o consumo da fonte ultrapassa 1,8A, o circuito de controle e estabilização:
- a) tentará manter a corrente máxima correta
- b) não conseguirá atuar para controlar a fonte
- c) fará com a tensão da fonte aumente
- d) fará com a tensão da fonte caia
- e) queimará
Correto

Incorreto
Pergunta 6 of 42

6. Questão
06) O resistor de limitação de corrente irá limitar a corrente quando a tensão sobre ele estiver com:
- a) 0,3V
- b) 0,6V
- c) 1,2V
- d) 1,8V
- e) 3,6V
Correto

Incorreto
Pergunta 7 of 42

7. Questão
07) Caso queiramos aumentar a corrente máxima da fonte para 10A, o valor do resistor utilizado deverá ser de:
- a) 0,0006 ohm
- b) 0,006 ohm
- c) 0,06 ohm
- d) 0,0012 ohm
- e) 0,012 ohm
Correto

Incorreto
Pergunta 8 of 42

8. Questão
08) O transistor darlington utilizado nesta fonte (tip122), tem ganho de:
- a) 1
- b) 10
- c) 100
- d) 1000
- e) 10000
Correto

Incorreto
Pergunta 9 of 42

9. Questão
09) Sendo um transistor darlington, a queda de tensão entre base e emissor do transistor Q1, quando a fonte está com baixo consumo será de:
- a) 0,1V
- b) 0,6V
- c) 1,2V
- d) 1,8V
- e) 2,4V
Correto

Incorreto
Pergunta 10 of 42

10. Questão

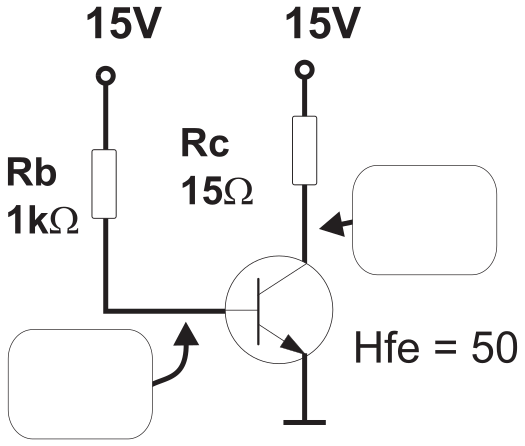

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 10,8V
- b) 5,7V / 11,4V
- c) 0,6V / 4,2V
- d) 15V / 15 V
- e) 0V / 0V
Correto

Incorreto
Pergunta 11 of 42

11. Questão

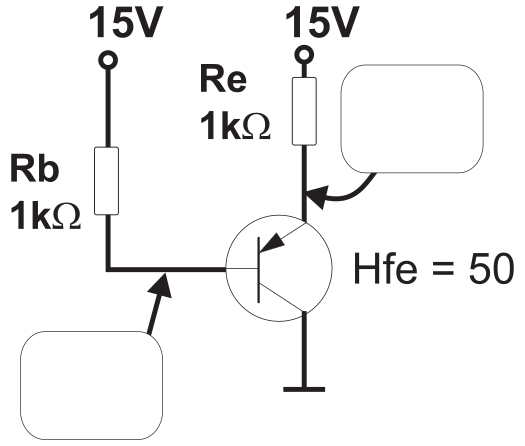

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 10,8V
- b) 5,7V / 11,4V
- c) 0,6V / 4,2V
- d) 15V / 15 V
- e) 0V / 0V
Correto

Incorreto
Pergunta 12 of 42

12. Questão
Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 10,8V
- b) 5,7V / 11,4V
- c) 0,6V / 4,2V
- d) 15V / 15 V
- e) 0V / 0V
Correto

Incorreto
Pergunta 13 of 42

13. Questão

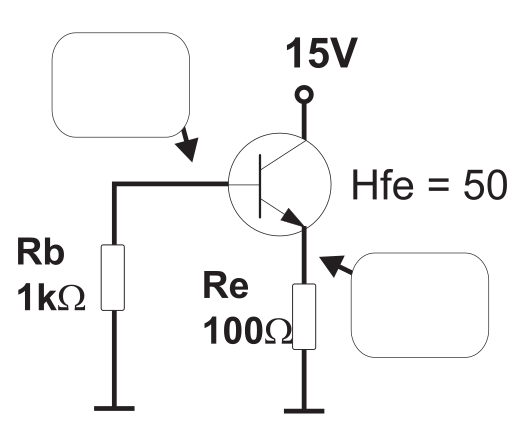

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 2,4V
- b) 14,4V / 2,4V
- c) 14,4V / 7,2V
- d) 0,6V / 0,6V
- e) 0,6V / 7,2V
Correto

Incorreto
Pergunta 14 of 42

14. Questão

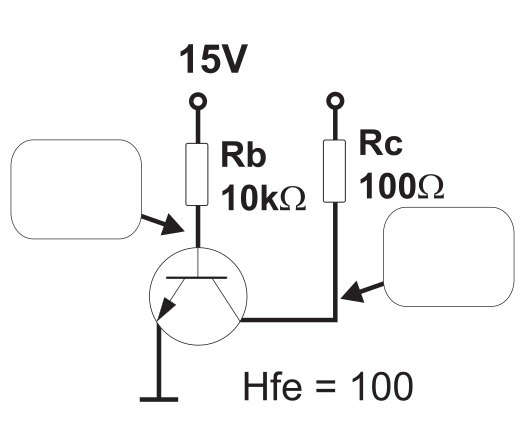

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 2,4V
- b) 14,4V / 2,4V
- c) 14,4V / 7,2V
- d) 0,6V / 0,6V
- e) 0,6V / 7,2V
Correto

Incorreto
Pergunta 15 of 42

15. Questão

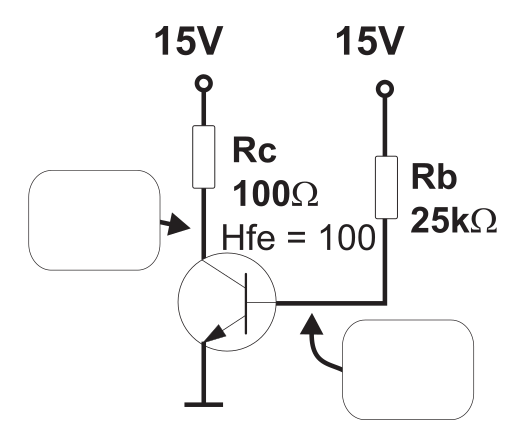

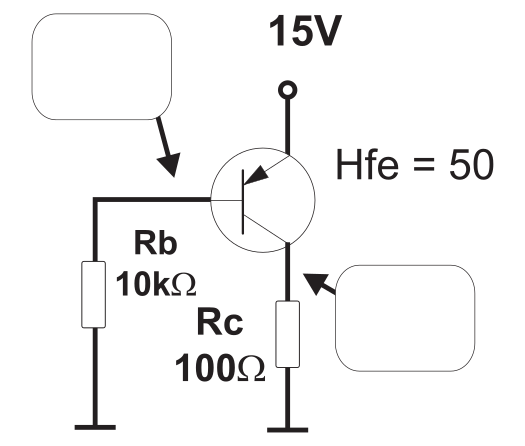

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 2,4V
- b) 14,4V / 2,4V
- c) 14,4V / 7,2V
- d) 0,6V / 0,6V
- e) 0,6V / 7,2V
Correto

Incorreto
Pergunta 16 of 42

16. Questão
Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 4,2V
- b) 0,6V / 9,24V
- c) 0,6V / 3,75V
- d) 0,6V / 2,85V
- e) 0,6V / 10,8V
Correto

Incorreto
Pergunta 17 of 42

17. Questão

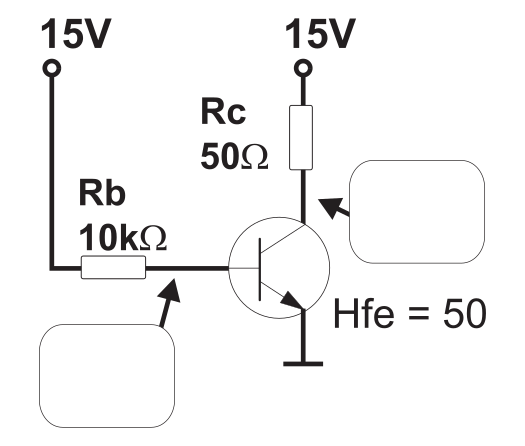

Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 11,4V
- b) 0,6V / 9,24V
- c) 0,6V / 3,75V
- d) 0,6V / 2,85V
- e) 0,6V / 10,8V
Correto

Incorreto
Pergunta 18 of 42

18. Questão
Dimensione as tensões corretas em cada ponto e assinale a alternativa correspondente:
- a) 0,6V / 5,76V
- b) 0,6V / 9,24V
- c) 0,6V / 3,75V
- d) 0,6V / 2,85V
- e) 0,6V / 10,8V
Correto

Incorreto
Pergunta 19 of 42

19. Questão

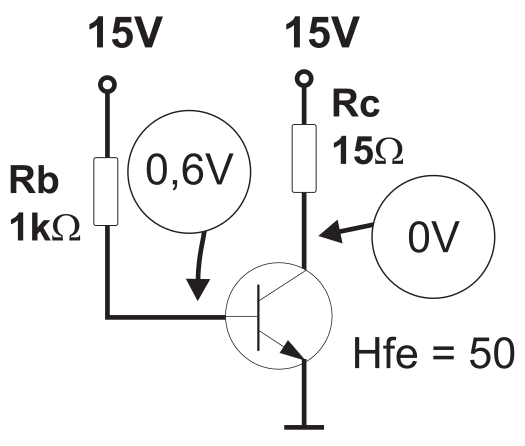

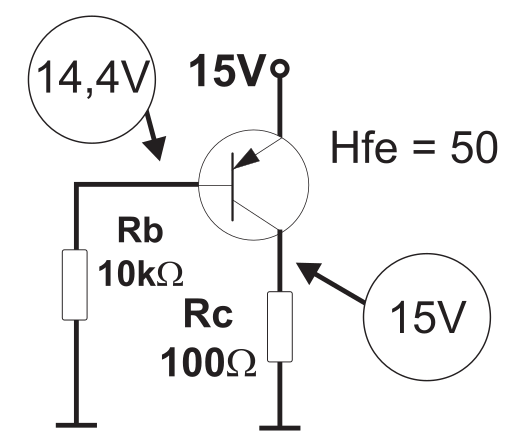

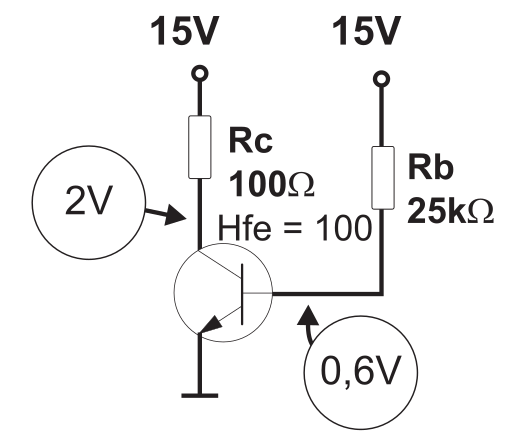

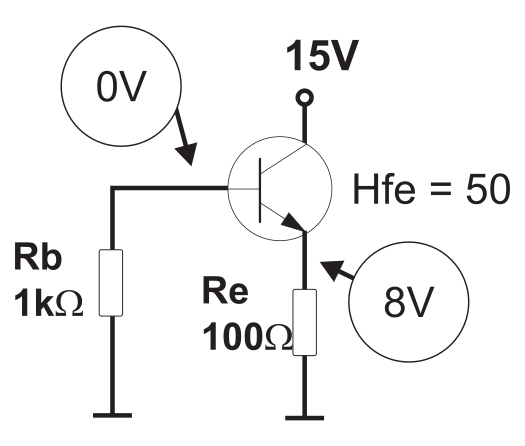

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) fuga coletor – base
- c) Rc aberto
- d) Rb aberto
- e) fuga base emissor
Correto

Incorreto
Pergunta 20 of 42

20. Questão

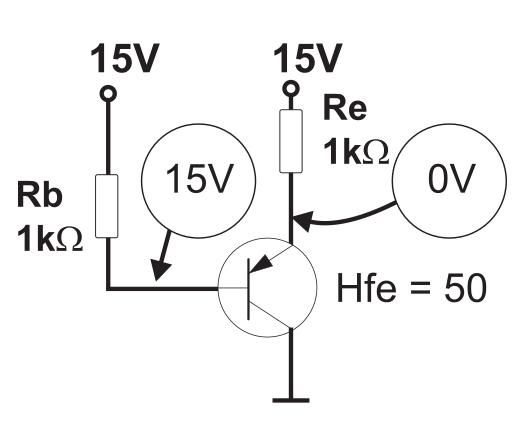

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) fuga coletor – base
- c) Rb aberto
- d) curto coletor-emissor
- e) fuga base emissor
Correto

Incorreto
Pergunta 21 of 42

21. Questão
Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga base – emissor
- b) fuga coletor – base
- c) Re aberto
- d) coletor aberto
- e) fuga coletor- emissor
Correto

Incorreto
Pergunta 22 of 42

22. Questão

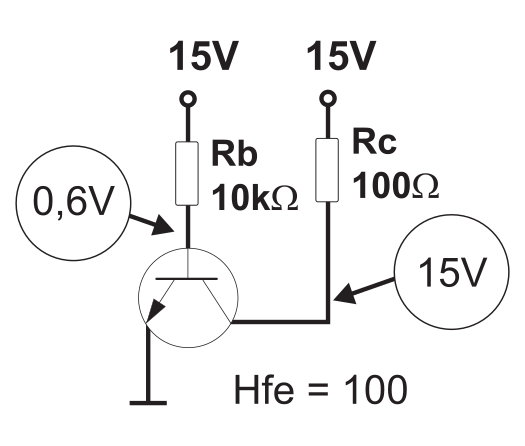

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) fuga coletor – base
- c) Rc aberto
- d) Rb aberto
- e) coletor aberto
Correto

Incorreto
Pergunta 23 of 42

23. Questão

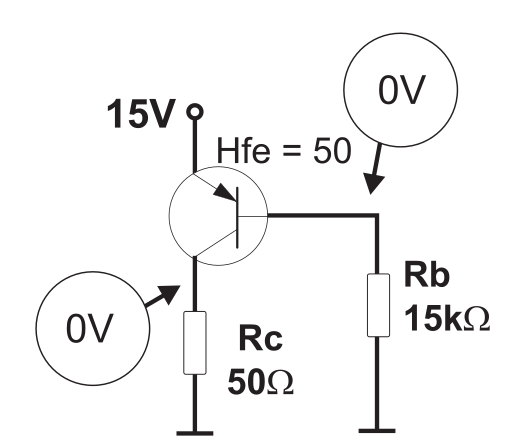

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) fuga coletor – base
- c) Rc aberto
- d) Rb aberto
- e) fuga base emissor
Correto

Incorreto
Pergunta 24 of 42

24. Questão
Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) junção base – emissor aberta
- c) Rc aberto
- d) Rb aberto
- e) fuga base emissor
Correto

Incorreto
Pergunta 25 of 42

25. Questão

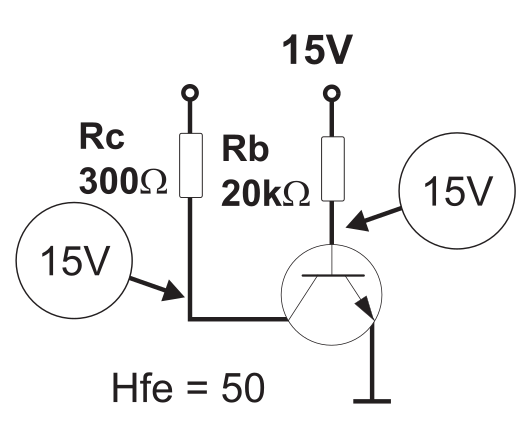

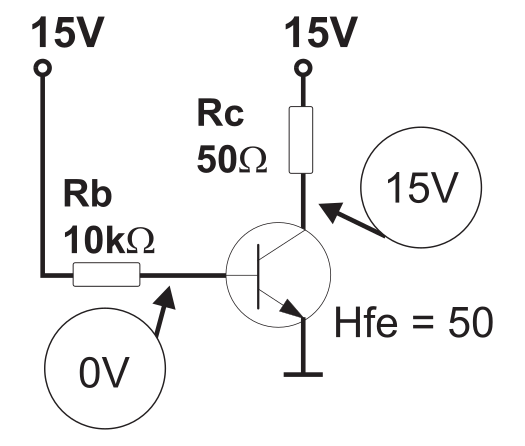

Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) curto coletor – base
- c) Rc aberto
- d) Rb aberto
- e) junção base emissor aberta
Correto

Incorreto
Pergunta 26 of 42

26. Questão
Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) fuga coletor – emissor
- b) fuga coletor – base
- c) coletor aberto
- d) Rb aberto
- e) junção base emissor aberta
Correto

Incorreto
Pergunta 27 of 42

27. Questão
Através das tensões nos círculos localize o componente defeituoso e indique qual o seu defeito.
- a) Rc aberto
- b) curto coletor – base
- c) fuga coletor – emissor
- d) Rb aberto
- e) junção base emissor aberta
Correto

Incorreto
Pergunta 28 of 42

28. Questão

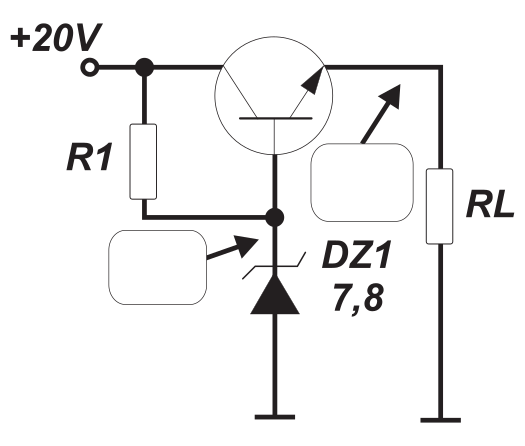

Coloque as tensões corretas nos círculos – da esquerda para a direita e escolha uma das alternativas
- a) 0,6V / 1,2V
- b) 7,8V / 7,2V
- c) 7,8V / 8,4V
- d) 0,6V / 0V
- e) 1,2V / 0,6V
Correto

Incorreto
Pergunta 29 of 42

29. Questão

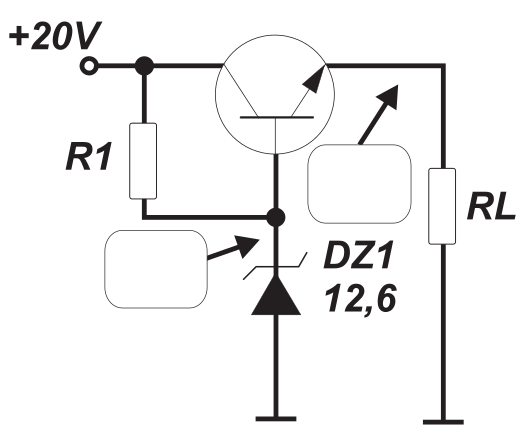

Coloque as tensões corretas nos círculos – da esquerda para a direita e escolha uma das alternativas
- a) 0,6V / 1,2V
- b) 12,6V / 13,2V
- c) 0,6V / 0V
- d) 12,6V / 12V
- e) 1,2V / 0,6V
Correto

Incorreto
Pergunta 30 of 42

30. Questão

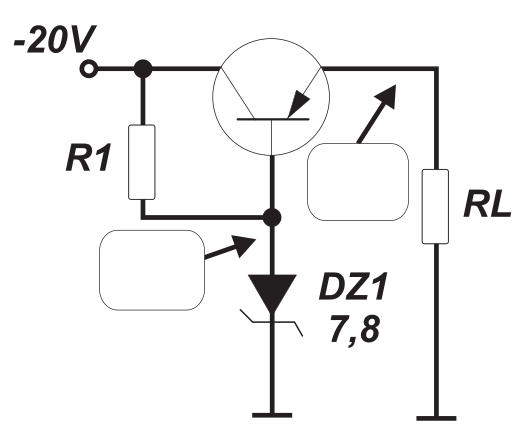

Coloque as tensões corretas nos círculos – da esquerda para a direita e escolha uma das alternativas
- a) -0,6V / -1,2V
- b) -7,8V / -8,4V
- c) -7,8V / -7,2V
- d) -0,6V / -0V
- e) -1,2V / -0,6V
Correto

Incorreto
Pergunta 31 of 42

31. Questão

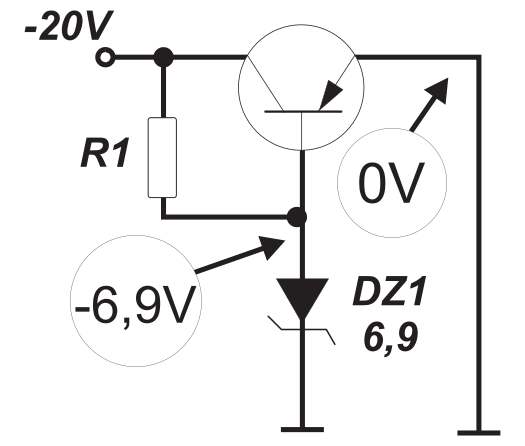

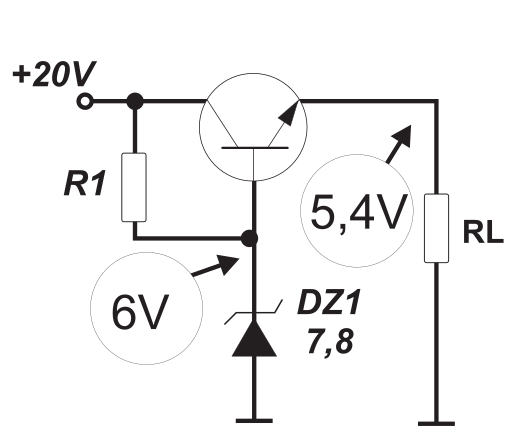

Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) DZ1 aberto
- b) R1 aberto
- c) curto coletor-emissor
- d) fuga coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 32 of 42

32. Questão

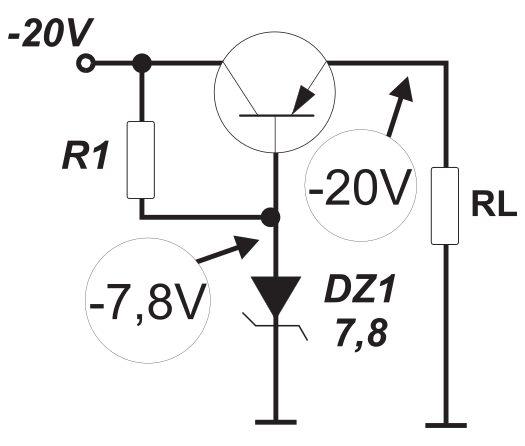

Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) DZ1 aberto
- b) R1 aberto
- c) curto coletor-emissor
- d) fuga coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 33 of 42

33. Questão

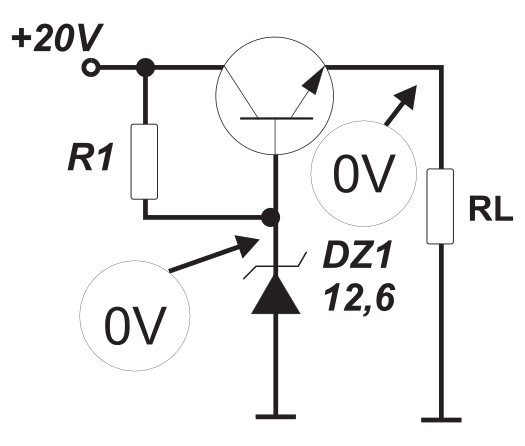

Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) DZ1 aberto
- b) curto coletor-emissor
- c) R1 aberto
- d) fuga coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 34 of 42

34. Questão
Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) curto coletor-emissor
- b) R1 aberto
- c) DZ1 aberto
- d) fuga coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 35 of 42

35. Questão

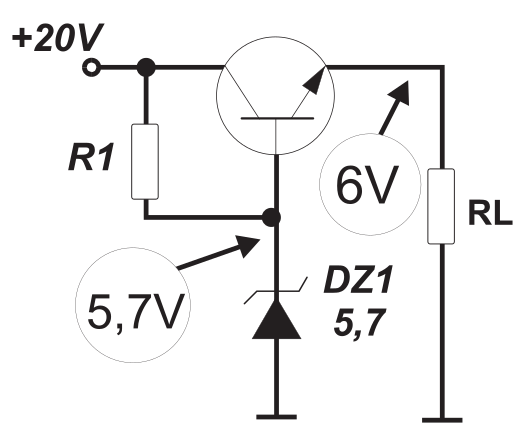

Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) DZ1 aberto
- b) R1 aberto
- c) fuga coletor-emissor
- d) curto coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 36 of 42

36. Questão
Nos circuitos abaixo, encontre o componente defeituoso através das tensões indicadas nos círculos.
- a) base-emissor aberto
- b) R1 aberto
- c) curto coletor-emissor
- d) fuga coletor-emissor
- e) DZ1 com fuga
Correto

Incorreto
Pergunta 37 of 42

37. Questão

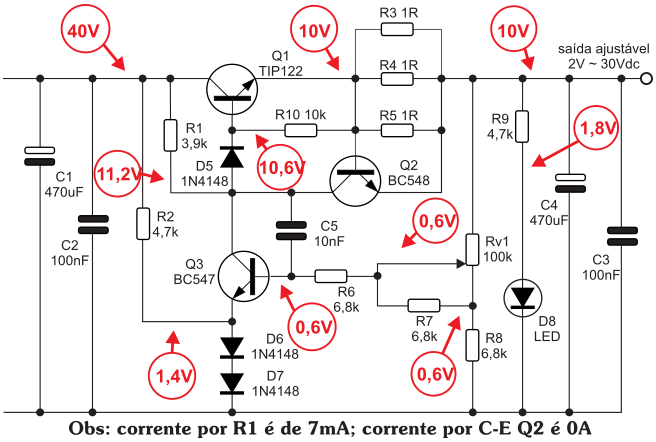

37) Fonte baixa; Q1 não aquece; carga com 1k
- a) Rv1 em curto
- b) Q2 curto BE
- c) R1 alterado
- d) Q3 fuga CE
- e) C4 fuga
Correto

Incorreto
Pergunta 38 of 42

38. Questão

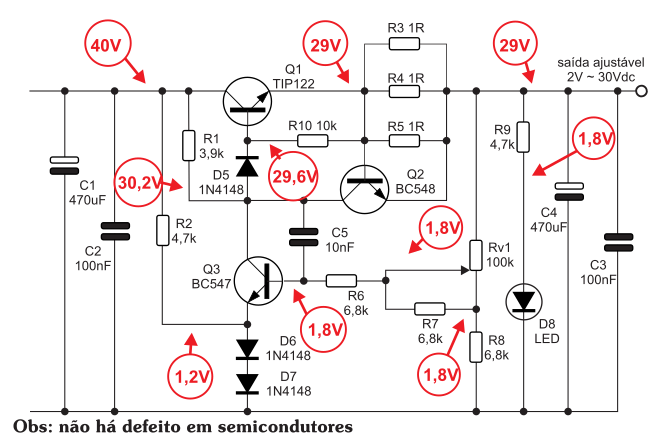

38) Tensão máxima com 29V (normal 32V); Estabilização fica em 5% (normal 1%)
- a) C2 fuga
- b) R1 alterado
- c) C5 fuga
- d) C4 aberto
- e) R2 aberto
Correto

Incorreto
Pergunta 39 of 42

39. Questão

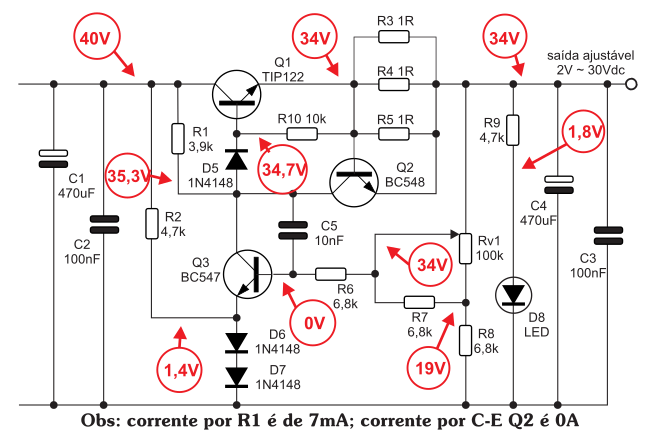

39) Fonte alta e não ajusta; Q1 não aquece; carga com 1k
- a) Rv1 aberto
- b) Q2 curto BE
- c) R1 alterado
- d) Q3 fuga CE
- e) R6 aberto
Correto

Incorreto
Pergunta 40 of 42

40. Questão

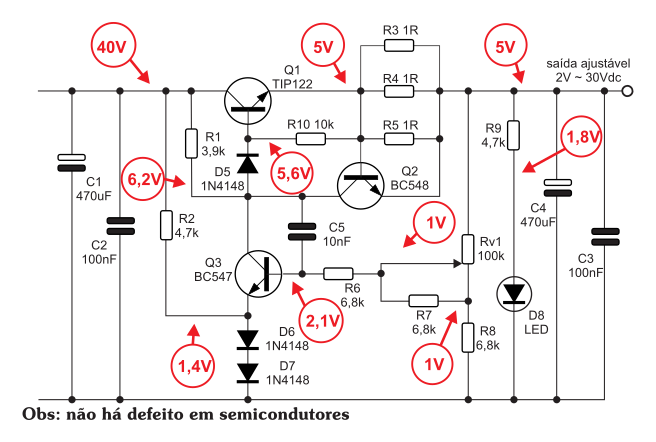

40) Tensão de saída baixa. Q1 não aquece.
- a) C2 fuga
- b) R1 alterado
- c) C5 fuga
- d) C4 aberto
- e) R2 aberto
Correto

Incorreto
Pergunta 41 of 42

41. Questão

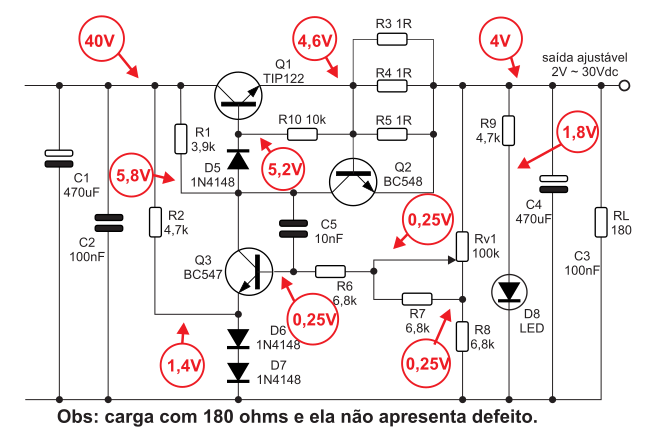

41) Fonte baixa; Q1 aquece muito – carga com 180 ohms
- a) Q1 falta ganho
- b) C4 fuga
- c) R1 alterado
- d) Q2 fuga CE
- e) R6 aberto
Correto

Incorreto
Pergunta 42 of 42

42. Questão

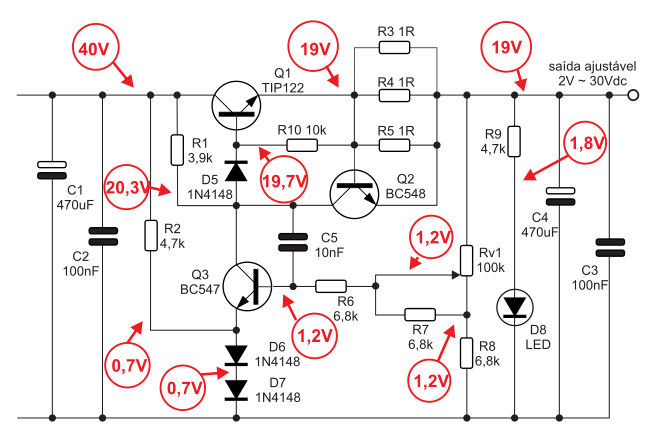

42) Fonte chega no máximo a 19V; Q1 não aquece – carga com 1k
- a) C2 fuga
- b) R1 alterado
- c) C5 fuga
- d) D6 curto
- e) RV1 alterado
Correto

Incorreto
